SODAR mit RASS-Erweiterung

zur Messung vertikaler Wind- und Temperaturprofile im Höhenbereich

Das Doppler - SODAR mit RASS-Erweiterung von METEK bietet

• dreidimensionale Messung von Wind- und Temperaturprofilen
• eine Höhenauflösung von > 5 m bis < 500 m mit maximal 40 Schichten
• eine kleinste Messhöhe bis 15 m
• Messung bei Windgeschwindigkeiten von 0 m/s bis 50 m/s
• Messung der vertikalen Windgeschwindigkeit > ±10 m/s
• ein Messintervall von 10 min

SODAR steht für "Sonic Detecting And Ranging" und ist ein akustisches Fernmessverfahren. Bei diesem Messverfahren werden hörbare Schallimpulse gebündelt in die Atmosphäre abgestrahlt. Ein Teil der Schallenergie wird von der Atmosphäre zurückgestreut und wieder empfangen. Aus der gemessenen Laufzeit, der wieder empfangenen Intensität sowie der Frequenzverschiebung des zurückgestreuten Schallsignals lassen sich die Windrichtung und Windgeschwindigkeit berechnen. Dieses Fernerkundungssystem ist mobil und arbeitet kontinuierlich und automatisch. Es wird als Ergänzung zur konventionellen Windmessung, die in Bodennähe erfolgt, eingesetzt. Das Gerät kann Daten über eine Höhe von ca. 5 m bis 500 m über dem Boden mit einer vertikalen Auflösung von 20 m liefern. Es handelt sich um ein sog. "monostatisches" Gerät, welches den zurückgestreuten Schall misst. Sende- und Empfangsantenne sind identisch. Über eine Sende- und Empfangseinheit wird abwechselnd zwischen Senden und Empfangen umgeschaltet. So können Daten aus bis zu 40 Höhenschichten erfasst werden.

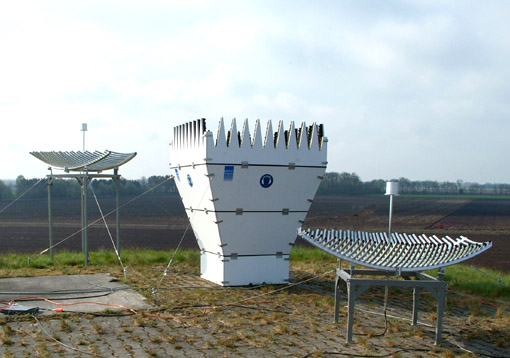

Die RASS-Erweiterung besteht aus zwei Parabol-Gitterreflektoren und dient zur Messung der Temperaturschichtung der Atmosphäre. Es sendet ein kontinuierliches Signal mit einer Frequenz von 1290 MHz aus. In Kombination mit dem o.g. SODAR kann somit simultan die Windrichtung und Windgeschwindigkeit, Turbulenzen und die Lufttemperatur bis in einer Höhe von ca. 500 m über dem Boden gemessen werden.
